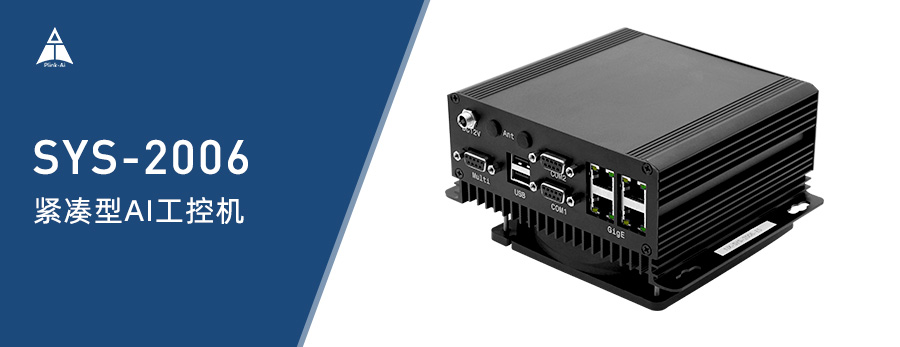

NX-SYS-2006是一款搭配NVIDIA® Jetson™ Xavier NX系列核心模块的紧凑型AI工控计算机。面向工业部署应用,主要接口进行了静电安全保护设计,采用了高可靠性的电源应用方案,输入电源具有过压与反极性保护功能, 具有丰富的对外接口,内部接口载板器件均采用宽温型号。
NX-SYS-2006标准型可支持1/3/5个全速千兆以太网,如需扩展USB3.0信号、SSD存储卡、SATA信号、4G通信模块、各类视频采集/输出卡、AD采集卡、多串口卡、声音采集/输出卡、多功能IO卡等,请联系本公司销售人员。
NVIDIA® Jetson Xavier™ NX,在15W功耗模式下可提供21 TOPS 算力,带有 384 个 CUDA Cores、 48 个Tensor Cores、 2 个NVDLA engines, 6个ARM CPU核心、8 GB 128-bit LPDDR4x 51.2GB/s内存,它可以同时运行多个网络模型。
Ø 出厂预装Xavier NX核心模组
Ø 1个USB3.1 TypeA 连接器
Ø 2个USB2.0 TypeA 连接器
Ø 1个Micro USB连接器
Ø 可选1/3/5个千兆以太网(10/100/1000 BASE-T)RJ45连接器
Ø 1个HDMI 2.0接口(最大6Gbps,24bpp,4096x2160@60Hz)
Ø 选配32GB ~ 1TB SSD 扩展存储
Ø 1个工作指示灯
Ø 1个micro TF卡连接器
Ø 1个Nano型SIM卡连接器
Ø 上电自动开机
Ø 板载Reset、Recovery按键
Ø 1个含板载收发器的CAN总线接口
Ø 2个RS-232电平串口
Ø 3个3.3V位可编程GPIO,1个3.3V强驱动能力的位可编程GPO
Ø 产品尺寸:160mm×130mm×65 mm
Ø 电源要求:DC +9V~+24V
Ø 工作温度: -25~+65℃
订货型号 |
功能描述 |
NX-SYS-2006 |
搭配NVIDIA® Jetson™ Xavier NX系列核心模块的紧凑型AI工控计算机 |
淘宝店铺地址:https://shop333807435.taobao.com/
NX-SYS-2006正面接口指示图
NX-SYS-2006背面接口指示图
2.1 接口功能描述
丝印标识接口 |
功能描述 |
||||||||||||||||||||||||
9-24V |
可锁紧型电源输入端子 |
||||||||||||||||||||||||
Ant* |
天线接口 |
||||||||||||||||||||||||
OTG |
Type-B型Micro-USB接口,用于系统烧录及OTG功能输出 |
||||||||||||||||||||||||
USB |
TypeA型单层USB3.1标准连接器、双层USB2.0标准连接器 |
||||||||||||||||||||||||
GigE |
10/100/1000M 自适应 RJ45 网络接口 |
||||||||||||||||||||||||
HDMI |
TypeA型HDMI显示输出接口 |
||||||||||||||||||||||||
SIM |
Nano型SIM卡卡座 |
||||||||||||||||||||||||
TF |
Micro TF卡卡座 |
||||||||||||||||||||||||
电源灯 |
电源指示灯 |
||||||||||||||||||||||||
COM1 |
DB9连接器,RS232电平标准串口 |
||||||||||||||||||||||||
COM2 |
DB9连接器,RS232电平标准串口 |
||||||||||||||||||||||||
Multi |
多功能IO接口,DB9连接器
|
