1 产品介绍

NANO-SYS-2006是一款搭配NVIDIA® Jetson™  NANO系列核心模块的紧凑型AI工控计算机。面向工业部署应用,主要接口进行了静电安全保护设计,采用了高可靠性的电源应用方案,输入电源具有过压与反极性保护功能, 具有丰富的对外接口,内部接口载板器件均采用宽温型号。

NANO -SYS-2006标准型可支持1/3/5个全速千兆以太网,如需扩展USB3.0信号、SSD存储卡、SATA信号、4G通信模块、各类视频采集/输出卡、AD采集卡、多串口卡、声音采集/输出卡、多功能IO卡等,请联系本公司销售人员。


NVIDIA® Jetson NANO,在10W功耗模式下可提供0.5 TFLOPS 算力,带有 128 个 CUDA Cores、 4个ARM CPU核心、4 GB 128-bit DDR4内存,它可以同时运行多个网络模型。

1.1  产品特性

Ø  出厂预装Jetson NANO核心模组

Ø  1USB3.1 TypeA 连接器

Ø  2USB2.0 TypeA 连接器

Ø  1Micro USB连接器

Ø  可选1/3/5个千兆以太网(10/100/1000 BASE-TRJ45连接器

Ø  1HDMI 2.0接口(最大6Gbps24bpp,4096x2160@60Hz)

Ø  选配32GB ~ 1TB SSD 扩展存储

Ø  1个工作指示灯

Ø  1micro TF卡连接器

Ø  1NanoSIM卡连接器

Ø  上电自动开机

Ø  板载ResetRecovery按键

Ø  2RS-232电平串口

Ø  33.3V位可编程GPIO,13.3V强驱动能力的位可编程GPO

Ø  产品尺寸:160mm×130mm×65 mm

Ø  电源要求:DC +9V~+24V

Ø  工作温度: -25~+65




1.2 订货信息

订货型号

功能描述

NANO-SYS-2006

搭配NVIDIA® Jetson  NANO系列核心模块的紧凑型AI工控计算机

淘宝店铺地址:https://shop333807435.taobao.com/


2 对外接口功能及位置

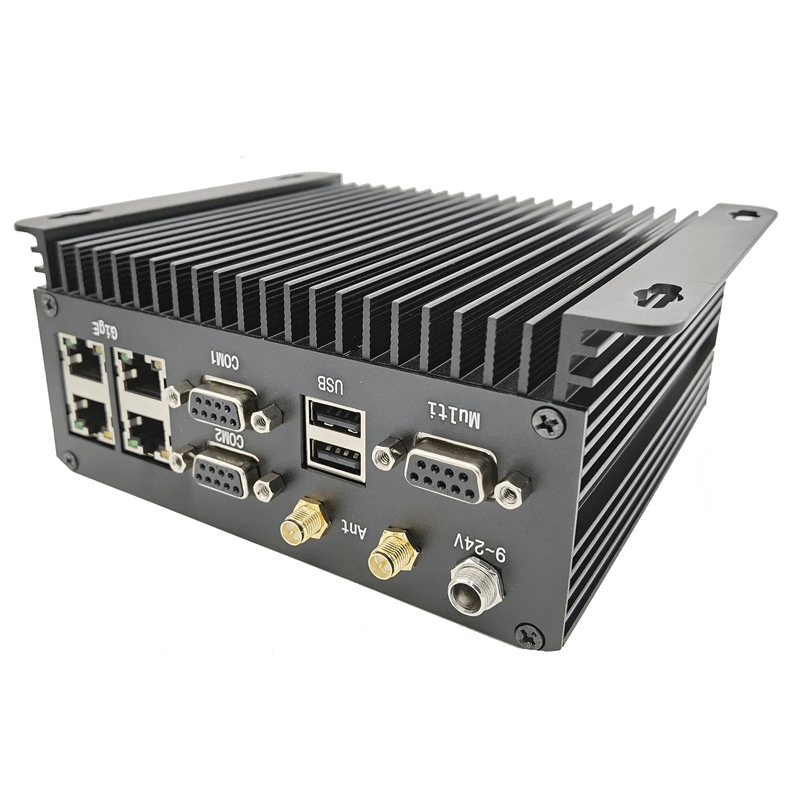

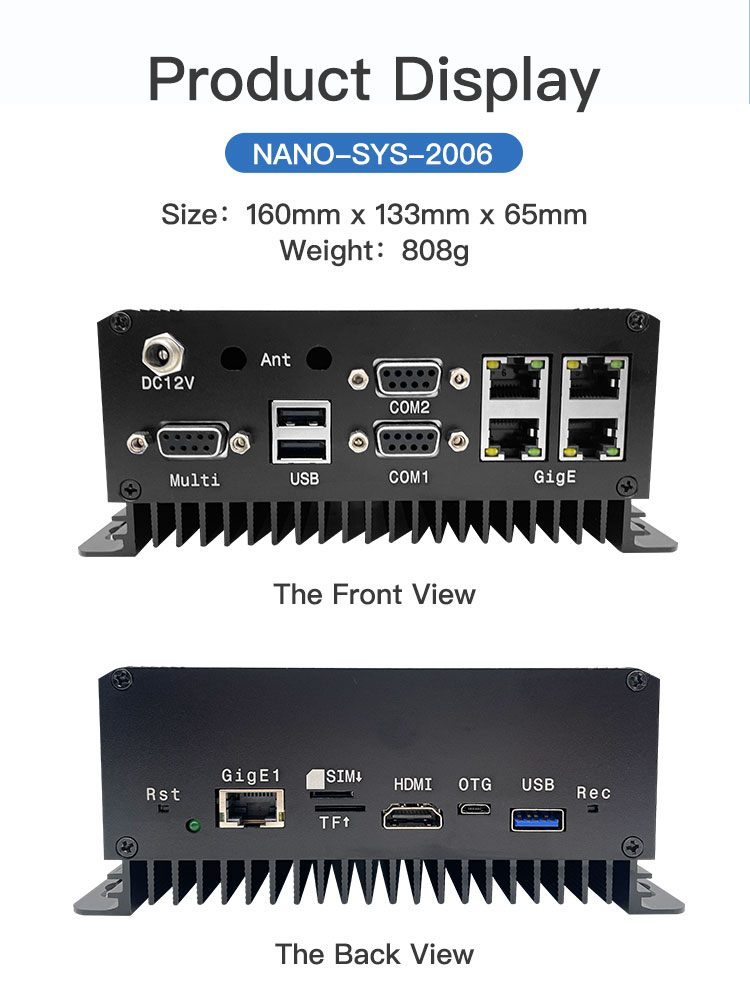

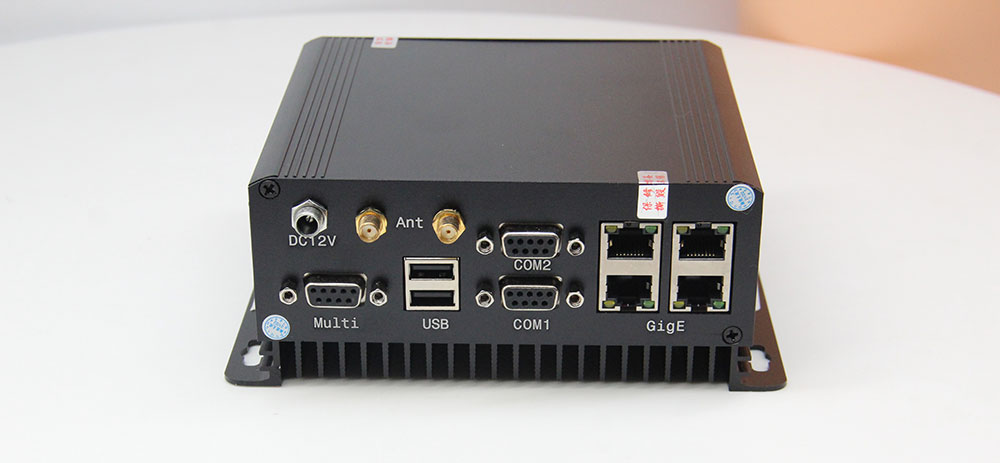

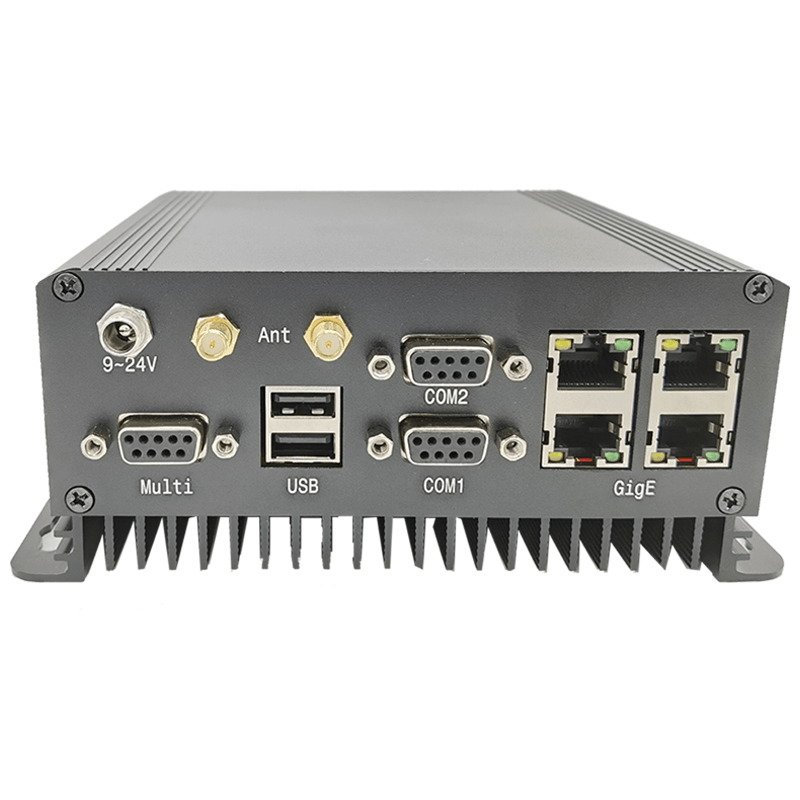

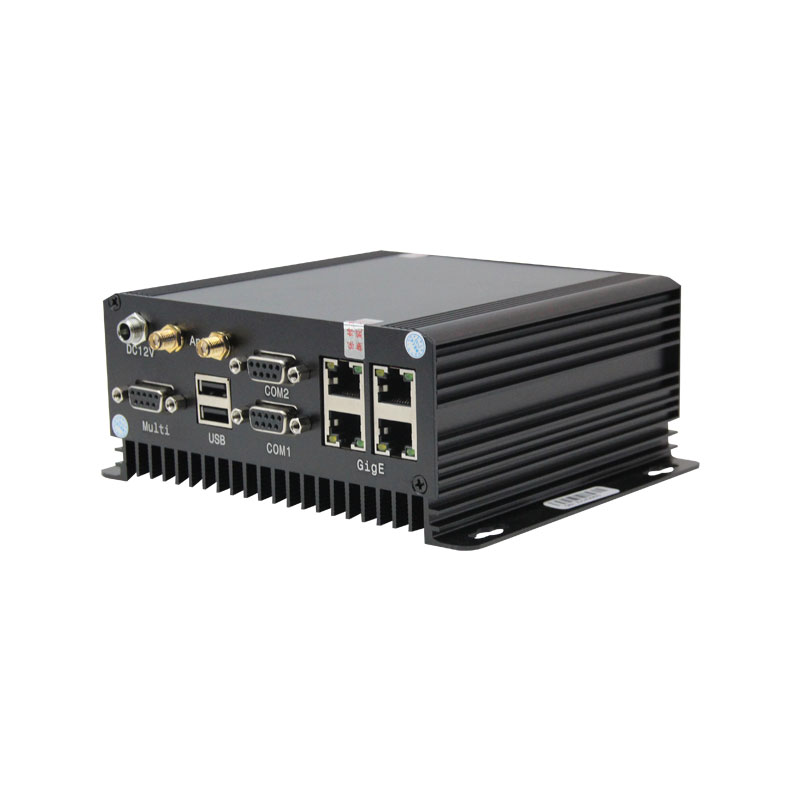

NANO-SYS-2006正面接口指示图

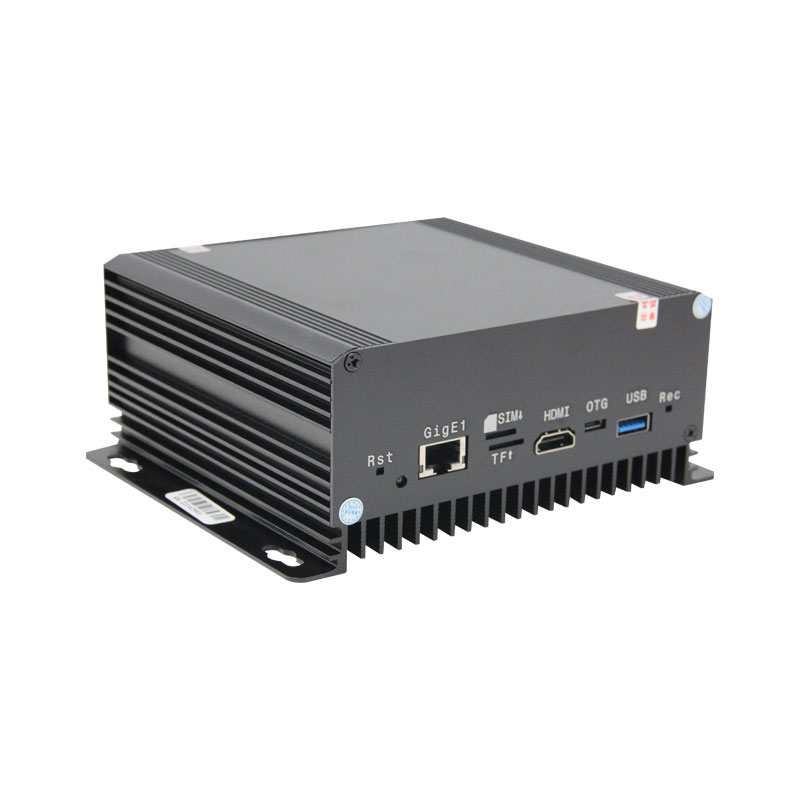

NANO-SYS-2006背面接口指示图



2.1 接口功能描述

丝印标识接口

功能描述

9-24V

可锁紧型电源输入端子

Ant*

天线接口

OTG

Type-BMicro-USB接口,用于系统烧录及OTG功能输出

USB

TypeA型单层USB3.1标准连接器、双层USB2.0标准连接器

GigE

10/100/1000M 自适应 RJ45 网络接口

HDMI

TypeAHDMI显示输出接口

SIM

NanoSIM卡座

TF

Micro TF卡卡座

电源灯

电源指示灯

COM1

DB9连接器,RS232电平标准串口

COM2

DB9连接器,RS232电平标准串口

Multi

多功能IO接口,DB9连接器

引脚

信号

引脚

信号

1

+3.3V

2

CAN_L*

3

CAN_H*

4

GND

5

GND

6

GPO1

7

GPIO2

8

GPIO3

9

GPIO4

*CAN功能为选配
