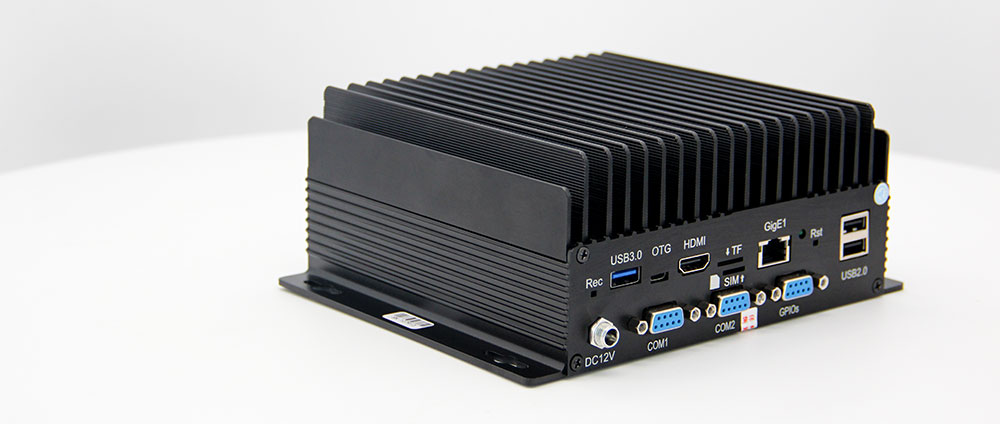

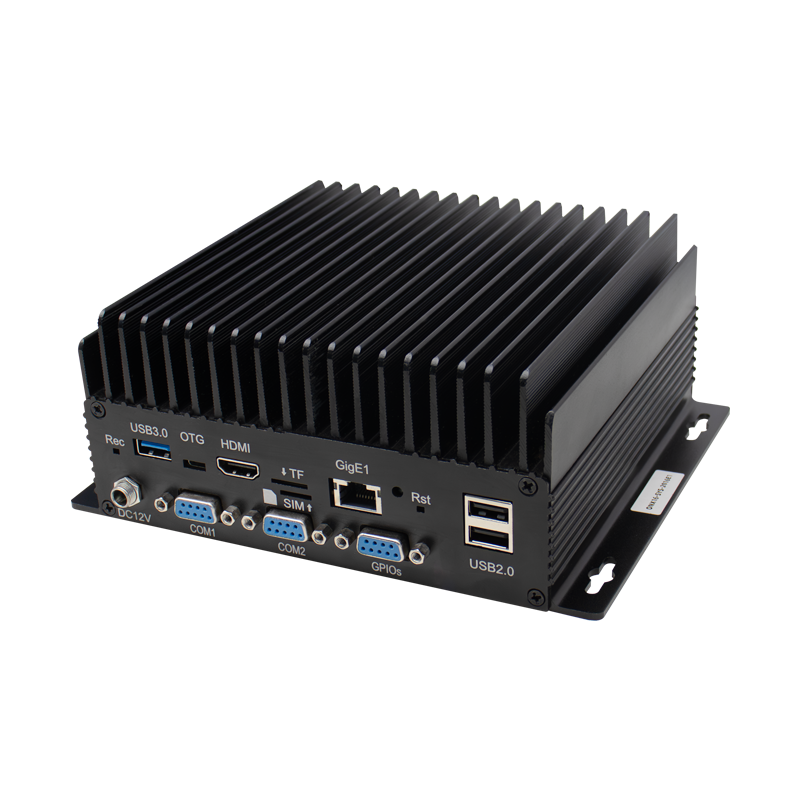

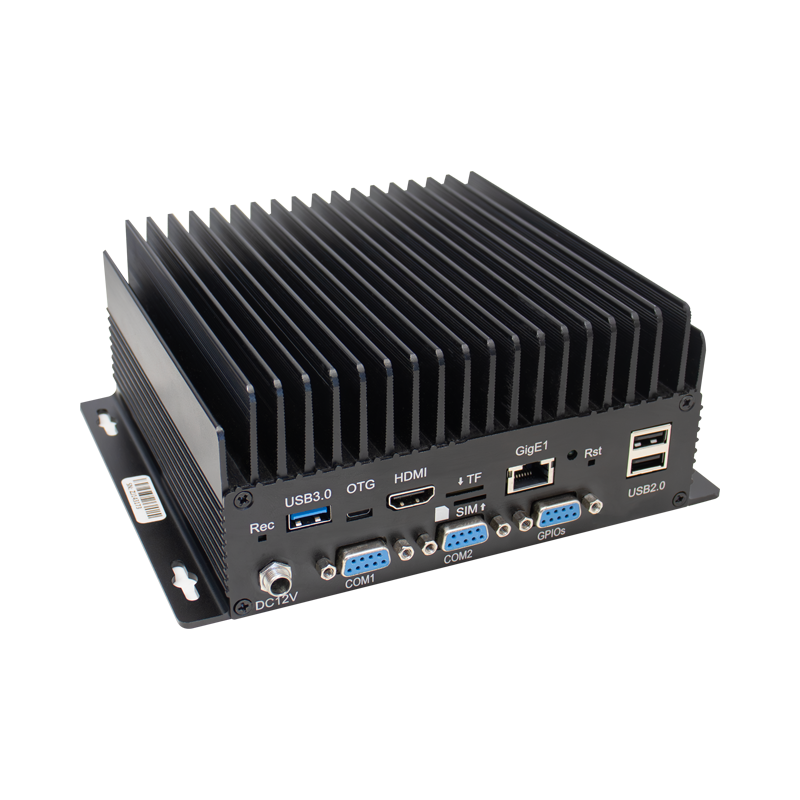

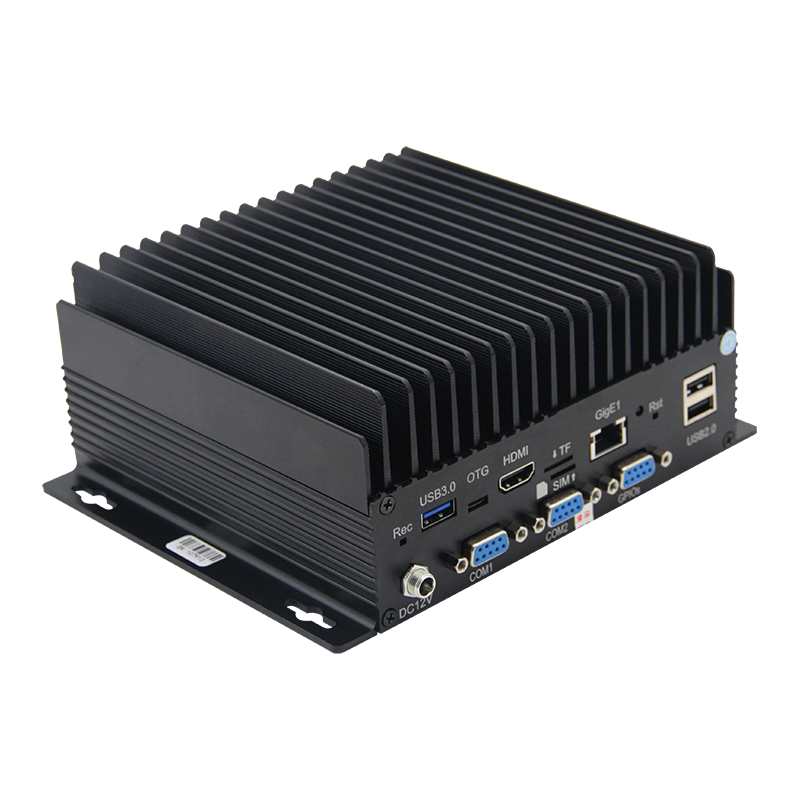

ONX-SYS-2016是一款搭配NVIDIA Jetson Orin NX系列核心模块的紧凑型AI工控计算机。 具有丰富的对外接口，内部接口载板器件均采用宽温型号。

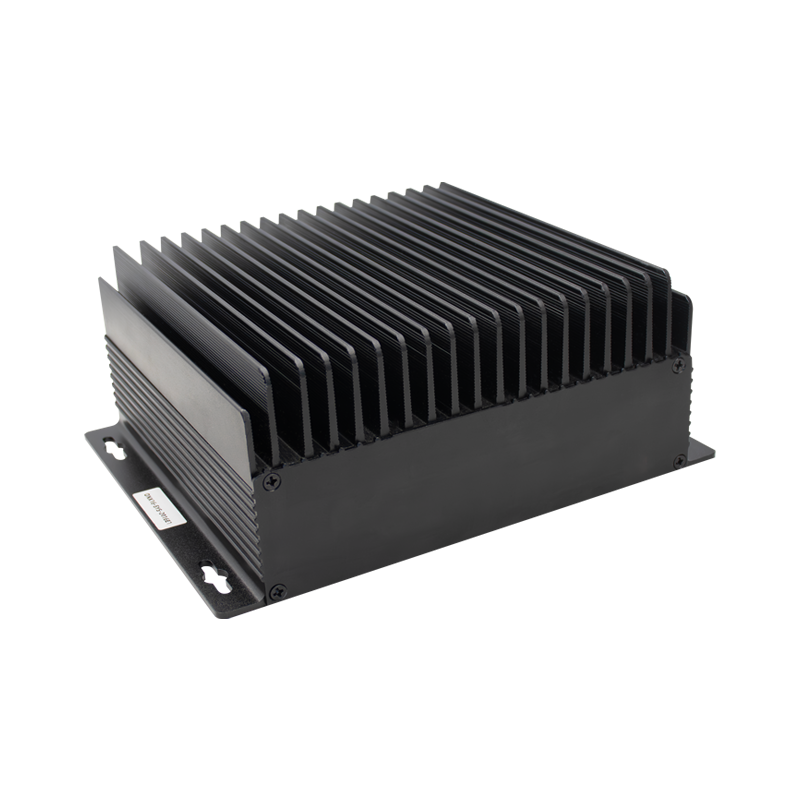

ONX-SYS-2016采用大尺寸散热翅片，内部采用紫铜凸台及热管做均热设计，具有良好的热传导及散热，使整机可适应更高环境温度场景。
ONX-SYS-2016标准型可支持1/3个全速千兆以太网，如需扩展USB3.0信号、SSD存储卡、SATA信号、4G通信模块、各类视频采集/输出卡、AD采集卡、多串口卡、声音采集/输出卡、多功能IO卡等...
产品特性
出厂预装NVIDIA Jetson Orin NX核心模组
选配32GB ~ 1TB SSD 扩展存储
上电自动开机
板载Reset、Recovery按键
|
USB 3.1 Type-A |
1 |
USB 2.0 Type-A |
2 |
|
Micro USB |
1 |
千兆以太网RJ45 |
1/3个可选 |
|
HDMI 2.0 |
1 |
Micro TF |
1 |
|
SIM卡连接器 |
1 |
CAN |
1 |
|
RS-232 |
2 |
GPIO |
3 |
|
GPO |
1 |
|
|
|
产品尺寸 |
190mm×160mm×76.3mm |
||
|
电源要求 |
DC +9V~+24V |
||
|
工作温度 |
-25~+65℃ |
||
NVIDIA Jetson Orin NX系列技术规格
|
|
Jetson Orin NX 8GB |
Jetson Orin NX 16GB |
|
AI Performance |
70 TOPS |
100 TOPS |
| GPU |
1024-core NVIDIA Ampere architecture GPU with 32 Tensor Cores |
|
|
GPU Max Frequency |
765 MHz |
918 MHz |
| CPU |
6-core Arm® Cortex®-A78AE v8.2 64-bit CPU 1.5MB L2 + 4MB L3 |
8-core Arm® Cortex®-A78AE v8.2 64-bit CPU 2MB L2 + 4MB L3 |
|
CPU Max Frequency |
2 GHz |
|
|
DLA Max Frequency |
614 MHz |
|
|
Memory |
8GB 128-bit LPDDR5 102.4GB/s |
16GB 128-bit LPDDR5 102.4GB/s |
|
Storage |
- (Supports external NVMe) |
|
|
Video Encode |
1x 4K60 (H.265) 3x 4K30 (H.265) 6x 1080p60 (H.265) 12x 1080p30 (H.265) |
|
|
Video Decode |
1x 8K30 (H.265) 2x 4K60 (H.265) 4x 4K30 (H.265) 9x 1080p60 (H.265) 18x 1080p30 (H.265) |
|
|
Camera |
Up to 4 cameras (8 via virtual channels***) 8 lanes MIPI CSI-2 D-PHY 2.1 (up to 20Gbps) |
|
|
PCIe* |
1 x4 + 3 x1 (PCIe Gen4, Root Port, & Endpoint) |
|
| USB* |
3x USB 3.2 Gen2 (10 Gbps) 3x USB 2.0 |
|
|
Networking |
1x GbE |
|
|
Display |
1x 8K30 multi-mode DP 1.4a (+MST)/eDP 1.4a/HDMI 2.1 |
|
| Other |
3x UART, 2x SPI, 2x I2S, 4x I2C, 1x CAN, DMIC & DSPK, PWM, GPIOs |
|
|
Power |
10W - 20W |
10W - 25W |
| Mechanical |
69.6mm x 45mm 260-pin SO-DIMM connector |
|
